TA: 툰 쉐이딩(Toon Shading)

비 사실적 렌더링(Non-Photorealistic Rendering, NPR)

비 사실적 렌더링(Non-Photorealistic Rendering, NPR)은 특정한 그래픽 느낌을 내기 위해 게임이나 영화에서 많이 보이는 그래픽 기법의 큰 범주이다. 물리 기반 렌더링(Physical-Based Rendering, PBR), 사실주의 렌더링이 아닌 대부분의 기법을 통칭하는 분류로 쓰이는 편인데, 게임 업계에서 제일 대표적으로 찾아볼 수 있는건 카툰 렌더딩/툰쉐이딩같은 2D 그림 스타일의 그래픽일 것이다. 다만 실제로는 구별되는 스타일들로 여럿 나뉠 수 있다.

1. 툰 쉐이딩/ 셀 쉐이딩/ 카툰 렌더링 (Toon Shading/Cel Shading/Cartoon Rendering)

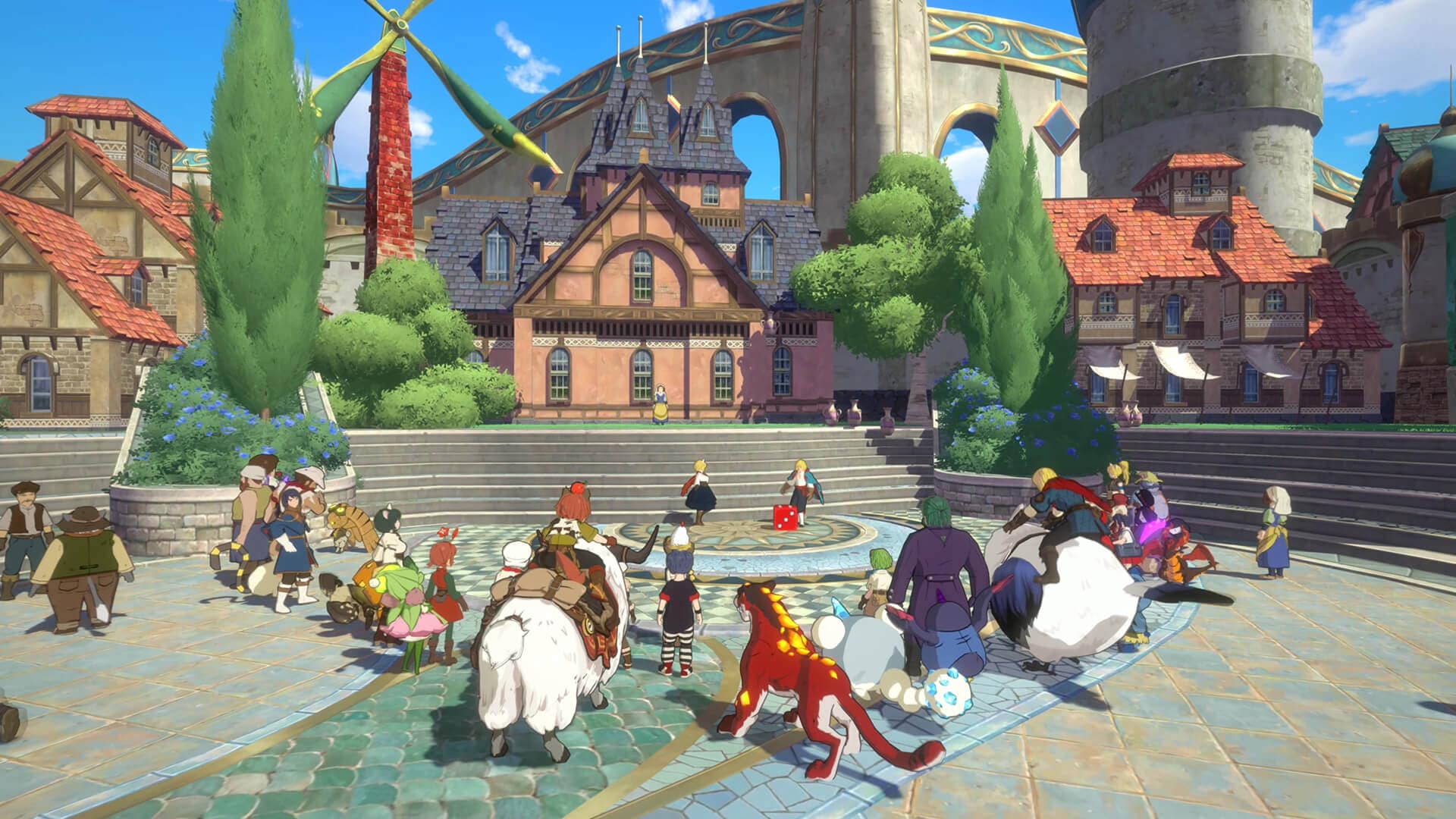

   니노쿠니2

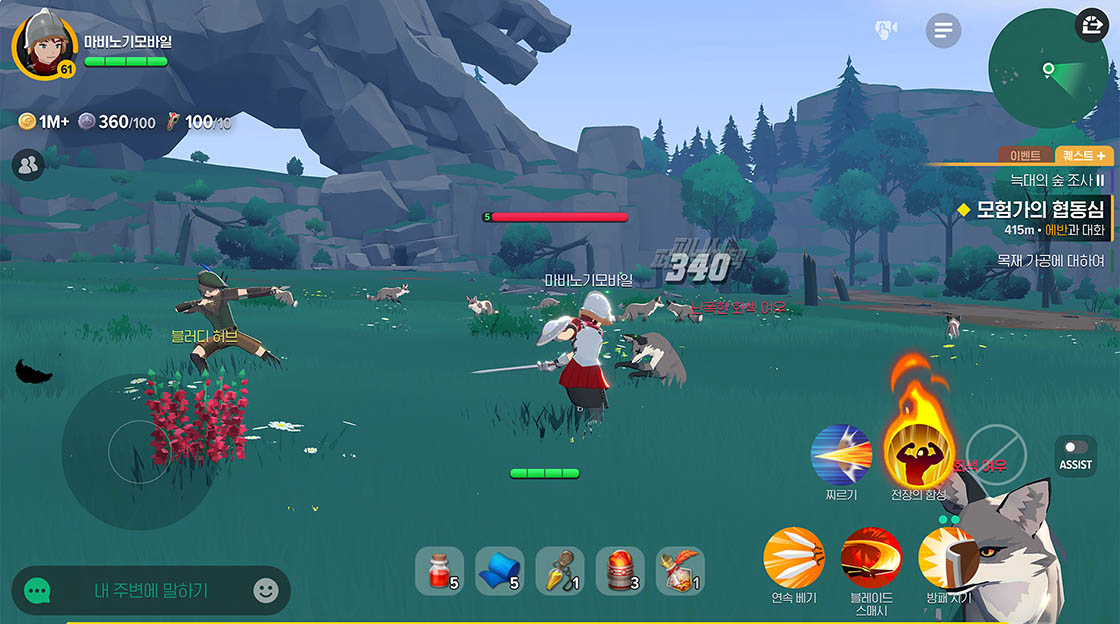

   Mabinogi

   • 가장 흔하게 생각하는 그 2D 애니메이션/그림체 스타일의 그래픽이다.
   • 명암을 몇개의 단계로 끊어서 그림자가 부드럽지 않고 선명하게 진다.
   • 뒤에 올 라인아트/외곽선과 조합되어 일본풍 애니 스타일에 자주 쓰인다.
   • 몇가지 방법이 있는데, 흔하고 기초적인 방법은 N·L(노멀과 빛의 내적)을 특정 값에 따라 양자화하는 것이다.
2. 그래픽 노블 풍(Graphic Novel Style)

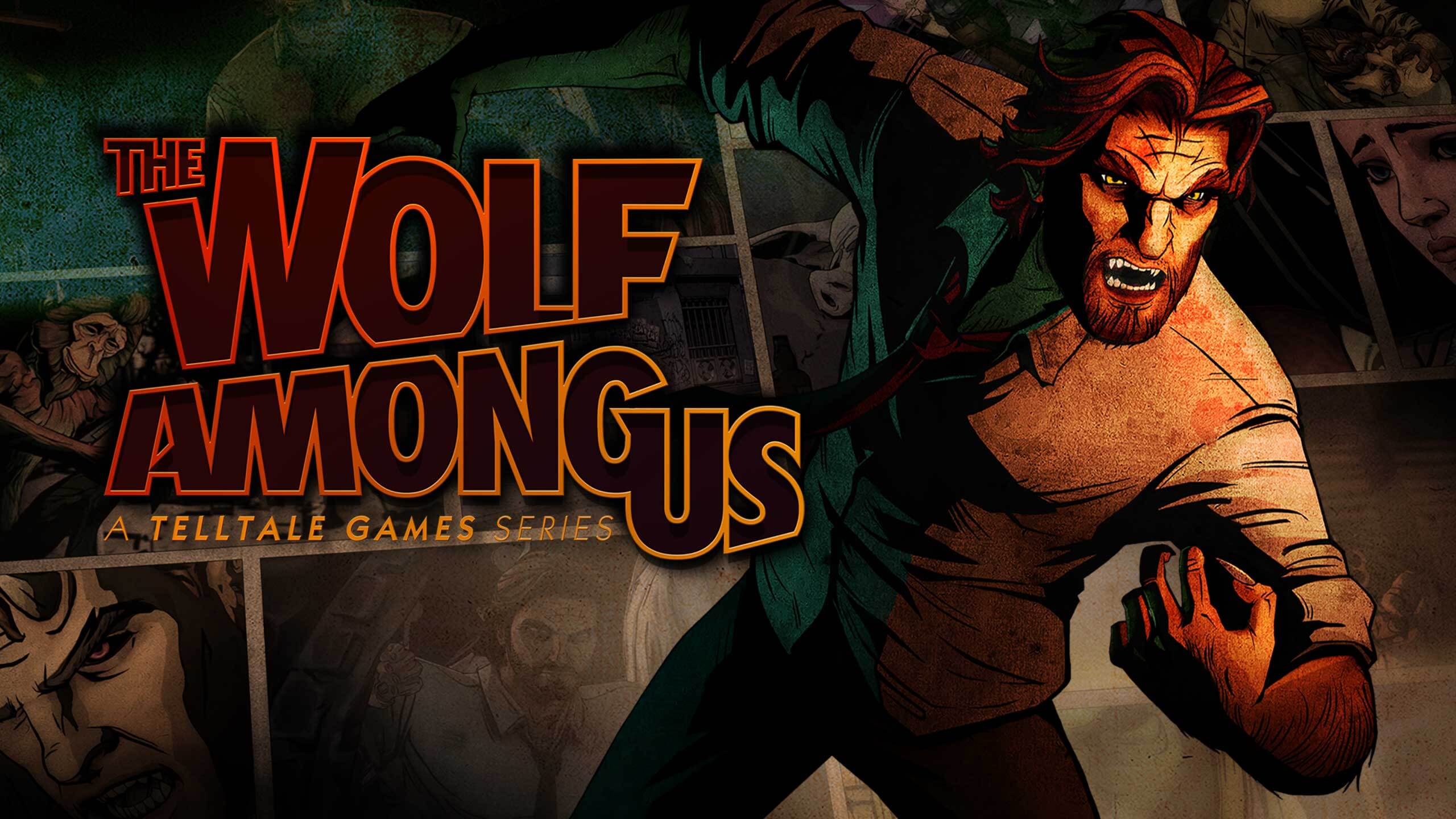

   디 울프 어몽 어스



   보더랜드3

   • 이전의 툰 쉐이딩과 근본은 비슷할 수 있으나, 서구권 만화/코믹북의 특징이 더 많이 드러난다.
     • 거칠고 굵은 선
     • 강렬한 색대비, 포스터같은 명암
     • 해칭, 스크래칭, 먹선같은 보조적인 명암 표현
     • 말풍선이나 의성어같은 코믹북 스타일 UI
3. 라인아트(Line Art)

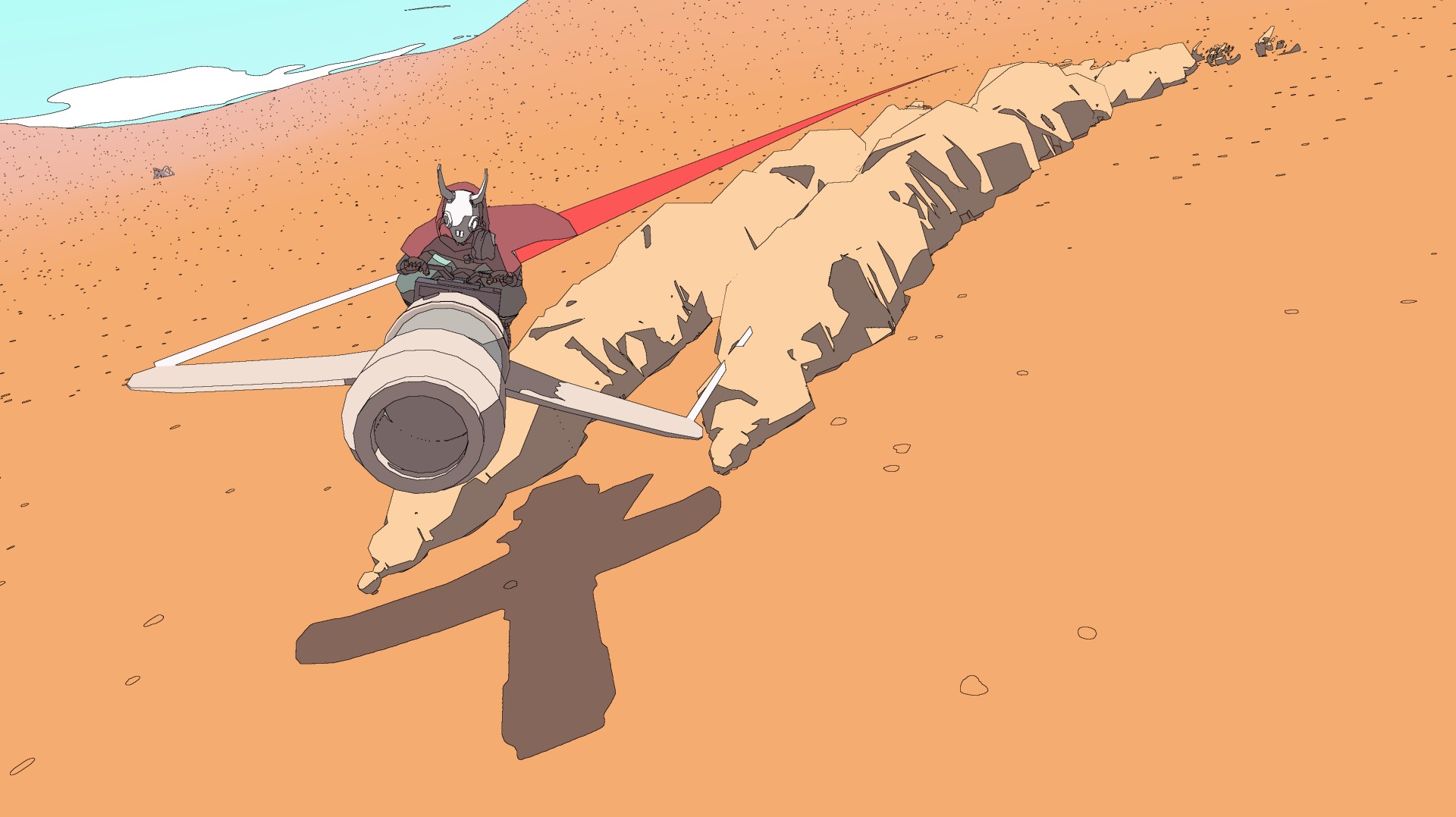

   세이블

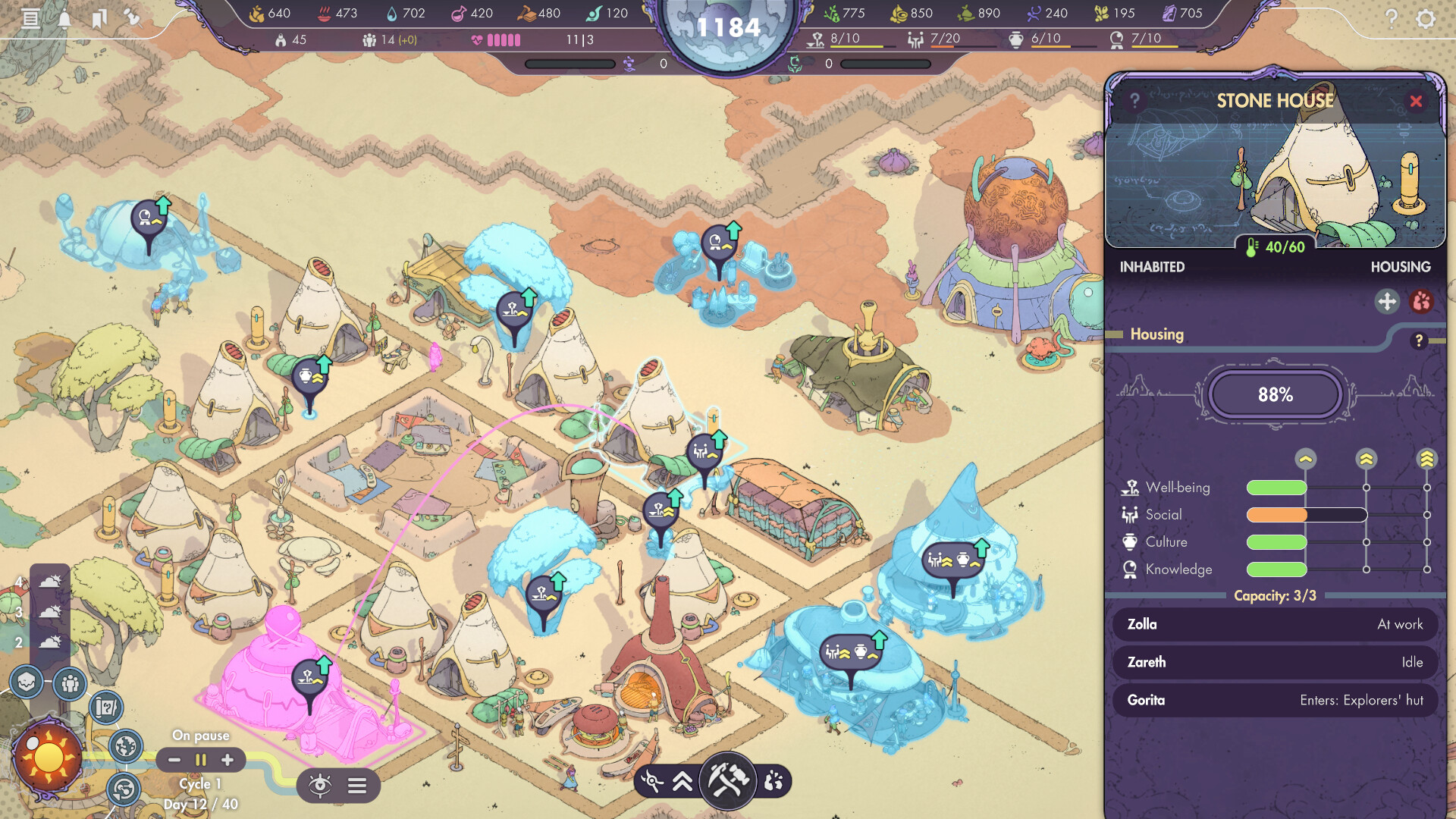

   시너지

   • 선으로 그린 그림같은 표현에 집중한다. 툰쉐이딩과 함께 쓰이는 일이 많지만, 선그림 특유의 느낌에 집중하는 형태도 보일 때도 있다.
     • 실루엣 라인/윤곽선을 이용한 표현
     • 단조로운 색상과 명암
4. 회화풍/ 페인터리 렌더링(Painterly Rendering)

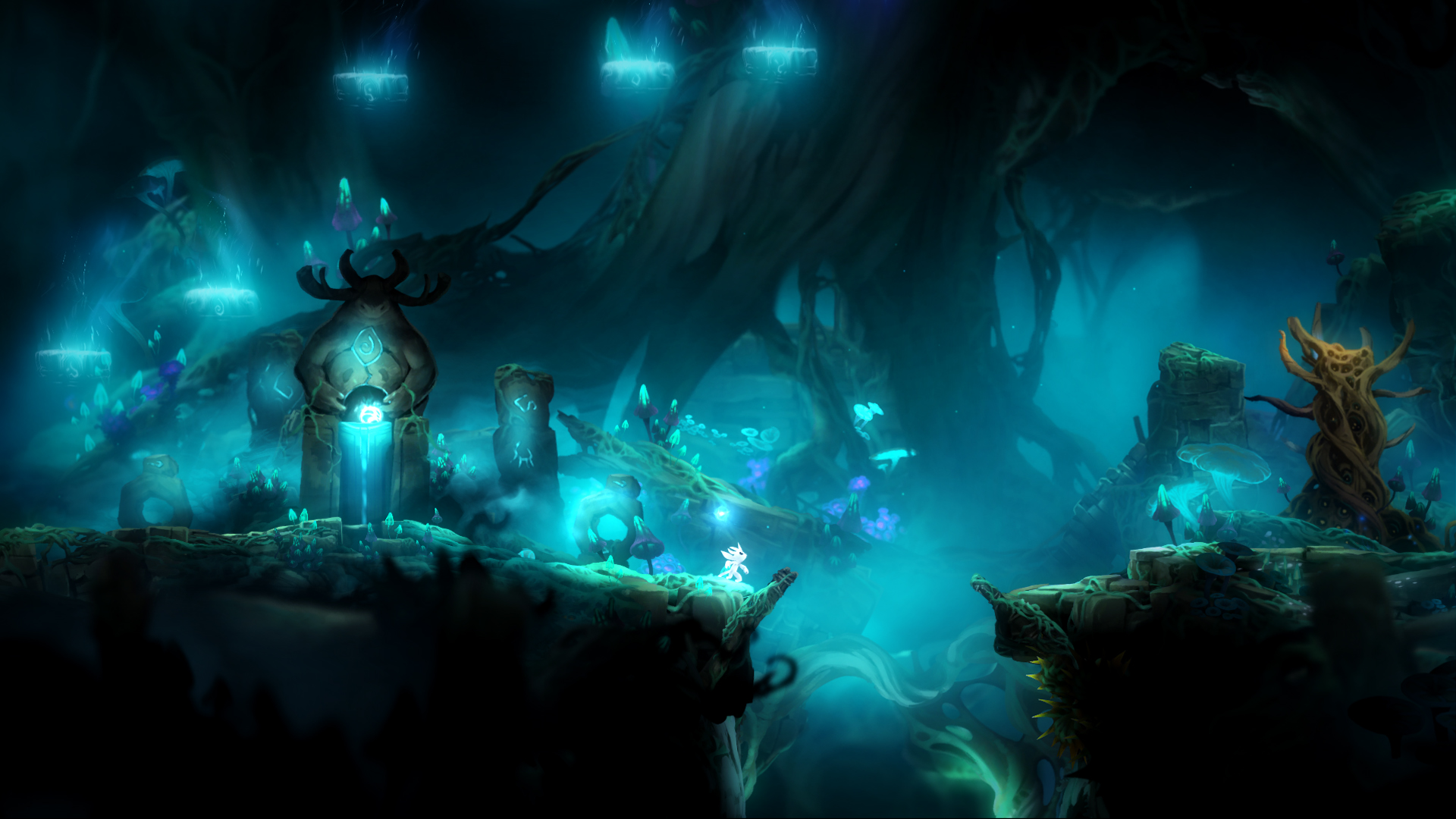

   오리와 눈먼 숲

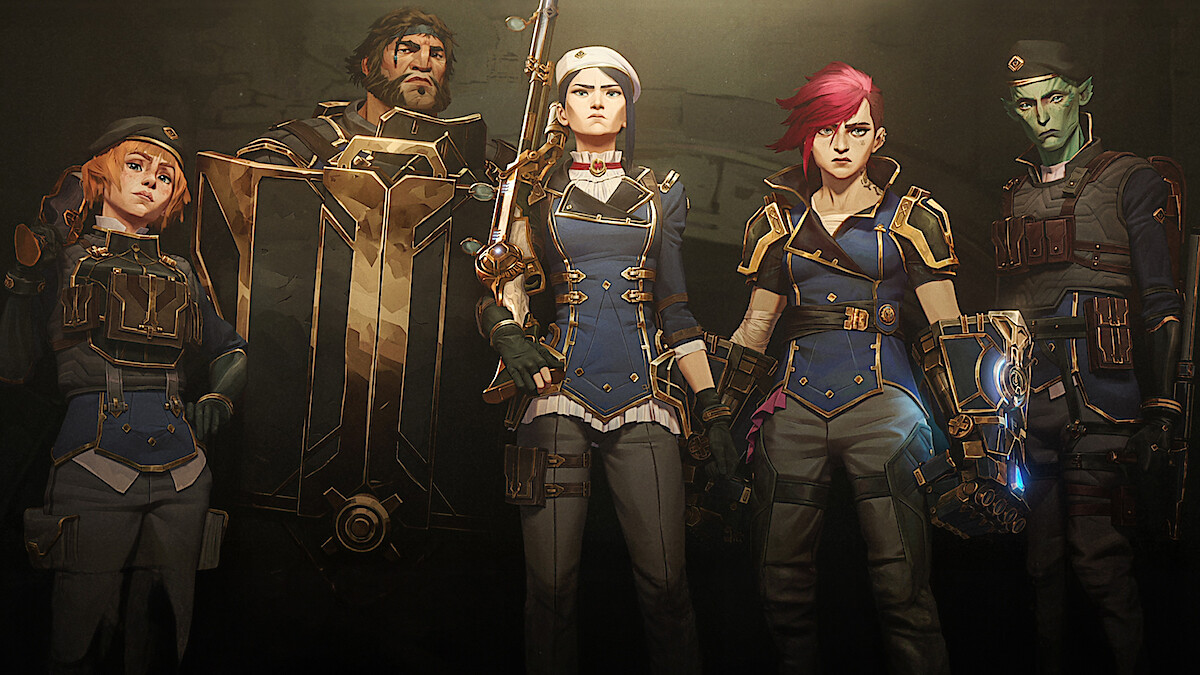

   아케인

   • 붓그림, 유화같은 회화의 느낌을 중심으로 하는 스타일이다. 어느정도는 그래픽 노블 풍과 겹치는 느낌도 있다.
     • 붓터치같은 거친 텍스처
     • 회화같은 색 구성
5. 펜앤잉크/해칭/흑백 고대비 (Pen-and-Ink)

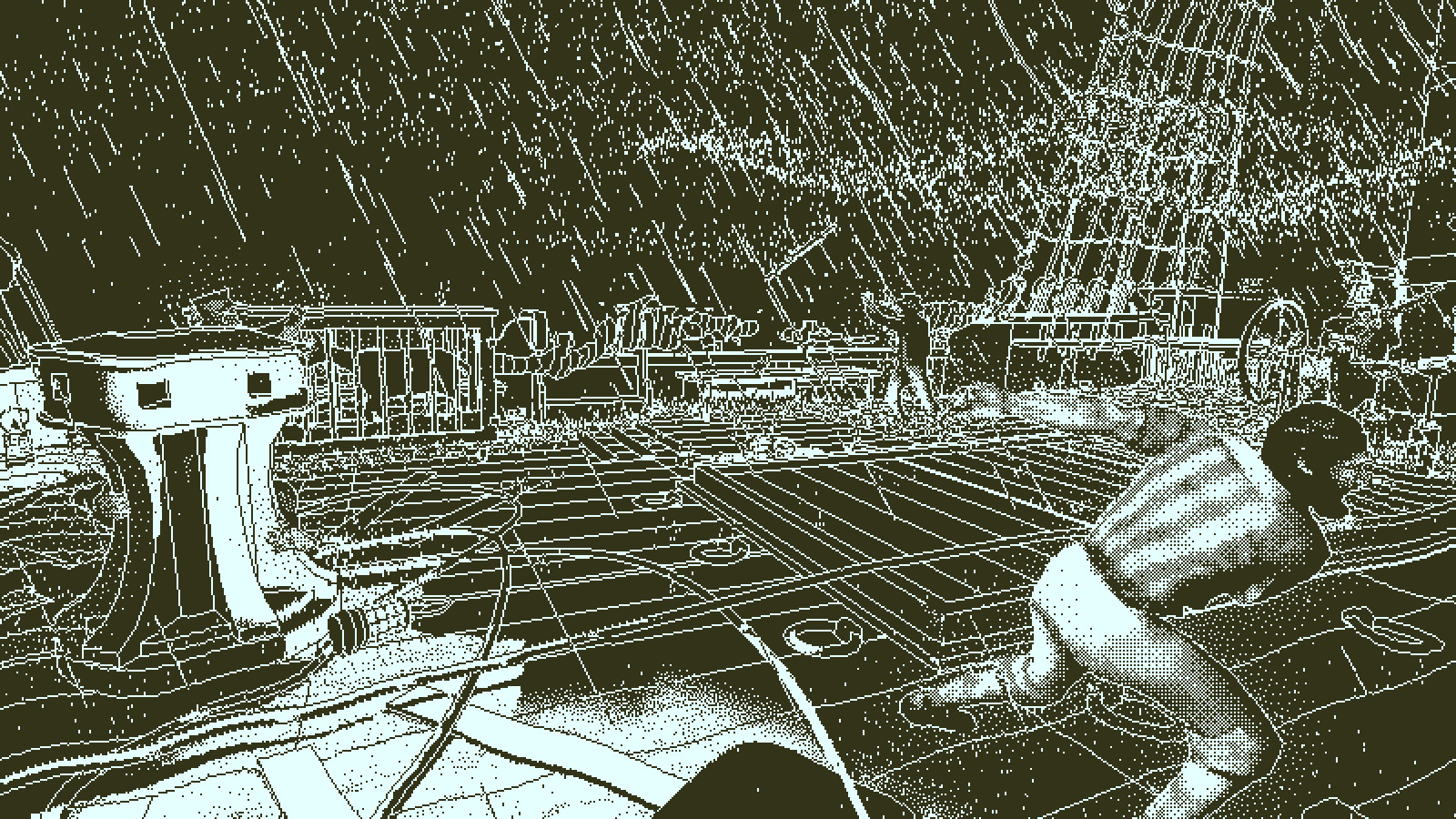

   오브라 딘 호의 귀환

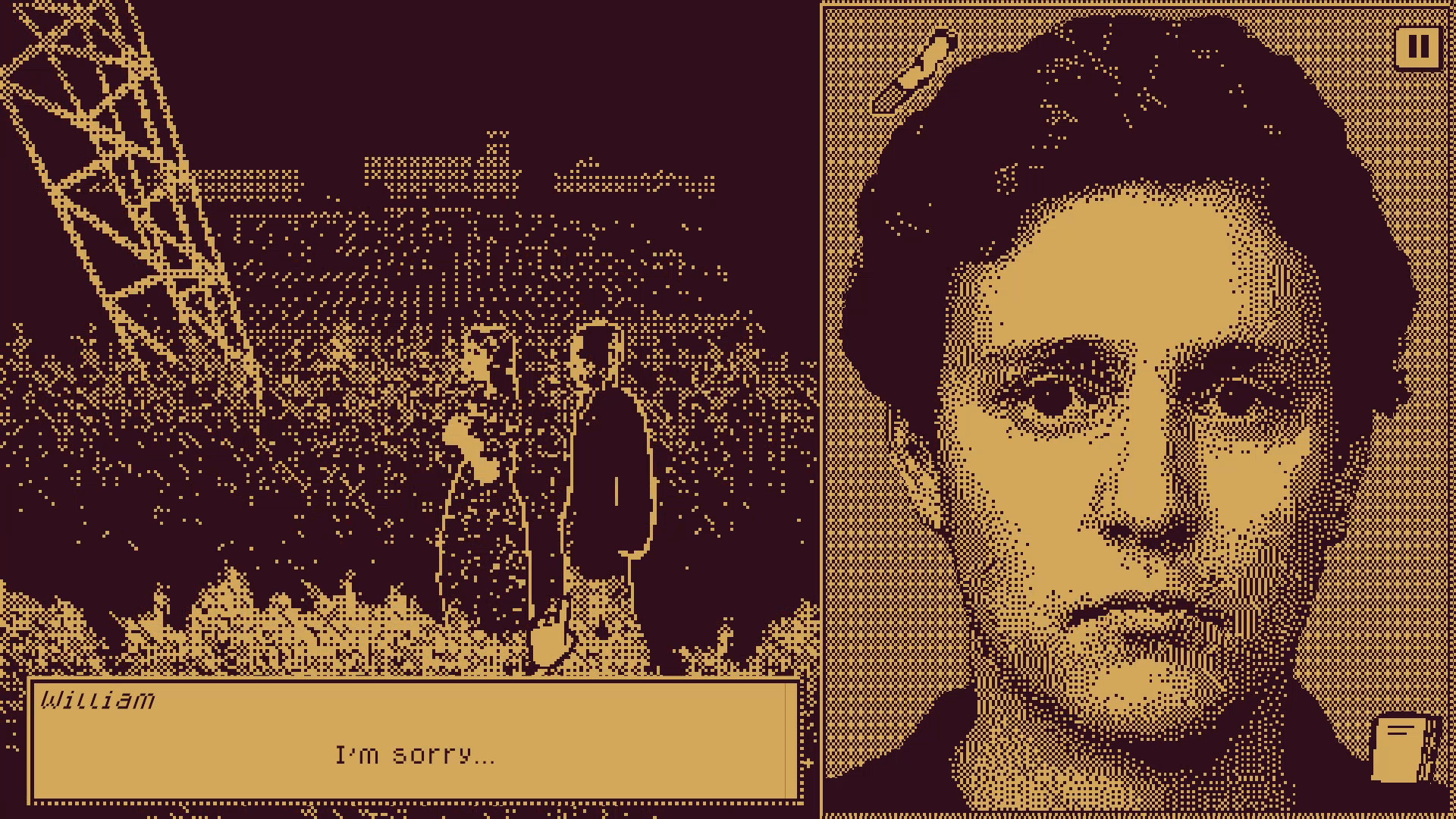

   Who's Lila

   • 펜으로 그린 것 처럼 선의 밀도로 명암을 표현하는 스타일이다.
   • 선의 밀도와 방향, 흐름등으로 명암이나 색을 구분/표현할 수 있다.
   • 다만 3D 그래픽과 애니메이션에서 볼때는 지글거리는 듯한 느낌을 받을 수도 있다.
6. 수공예풍(종이공예/클레이/스톱모션풍)

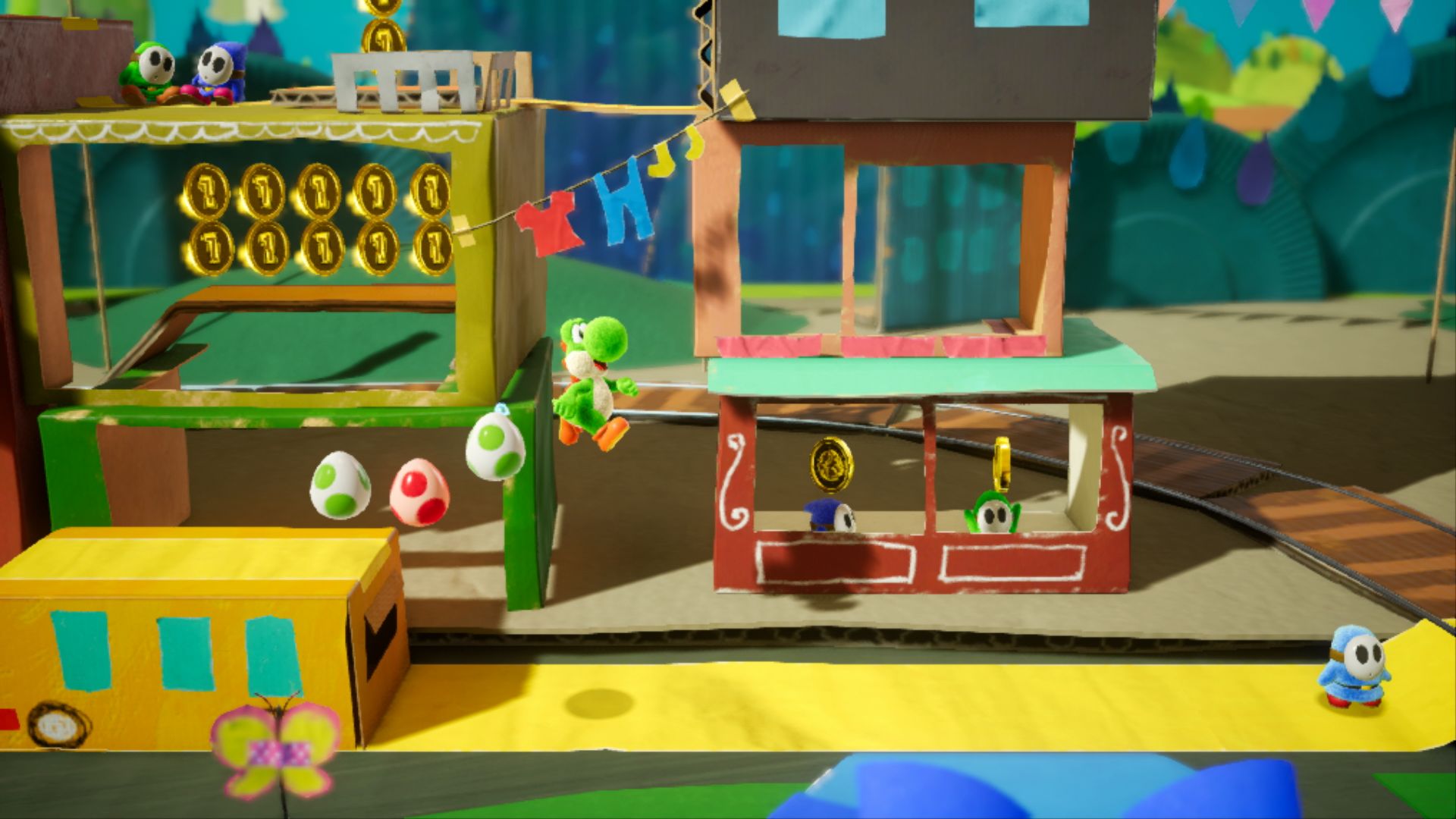

   요시 크래프트 월드

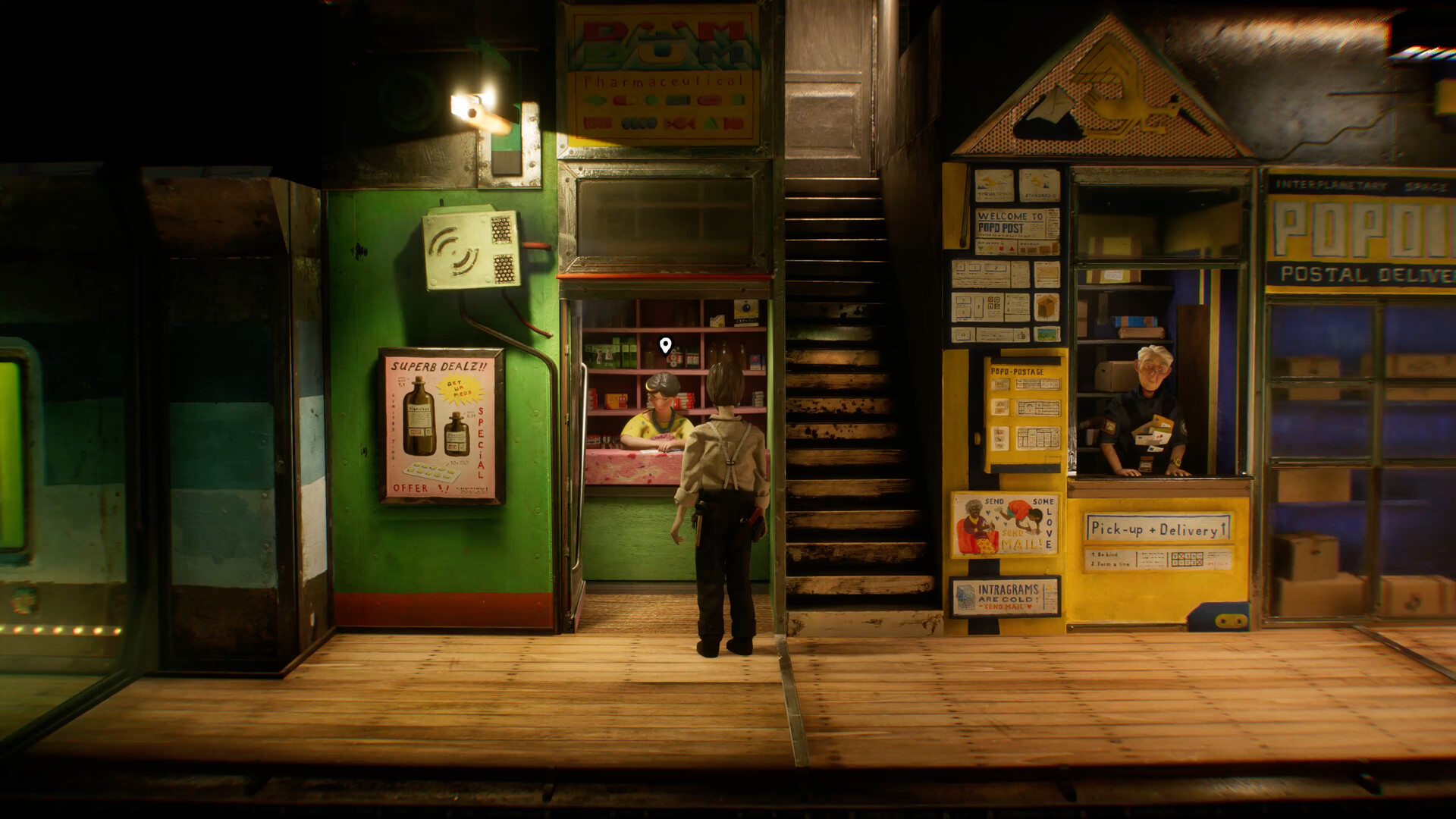

   해롤드 할리벗

   • 수공예 특유의 재질과 모델링 스타일에 보다 집중하는 스타일이다.
     • 거친 질감
     • 끊기는 듯한 프레임
     • 세트장, 모형같은 디자인
   • NPR의 범주에 엄밀히 들어가진 않지만, 아트 디렉션의 범주 하에서 어느정도의 연관성은 있다.
7. 로우폴리/플랫/미니멀 스타일

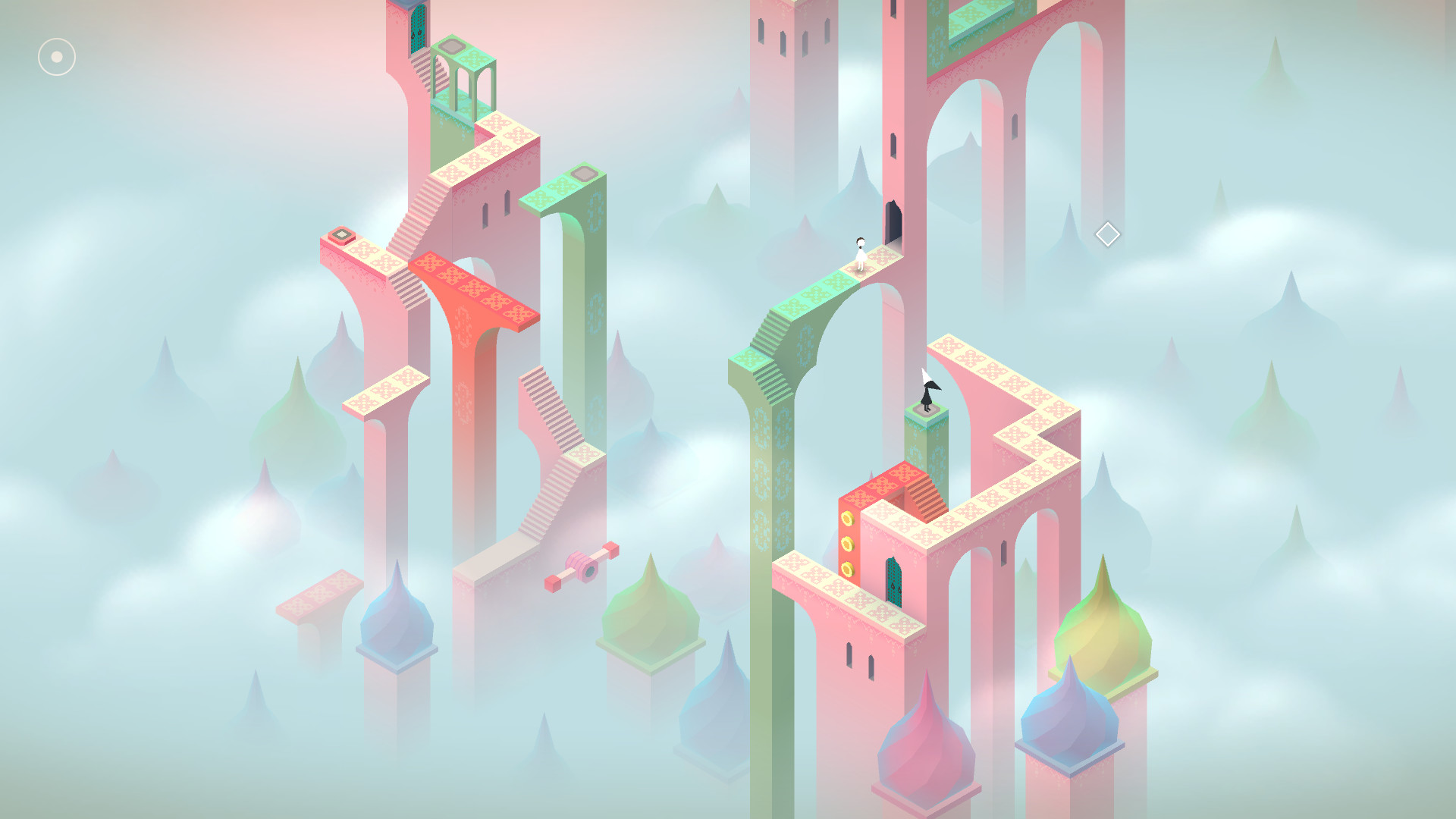

   모뉴먼트 벨리

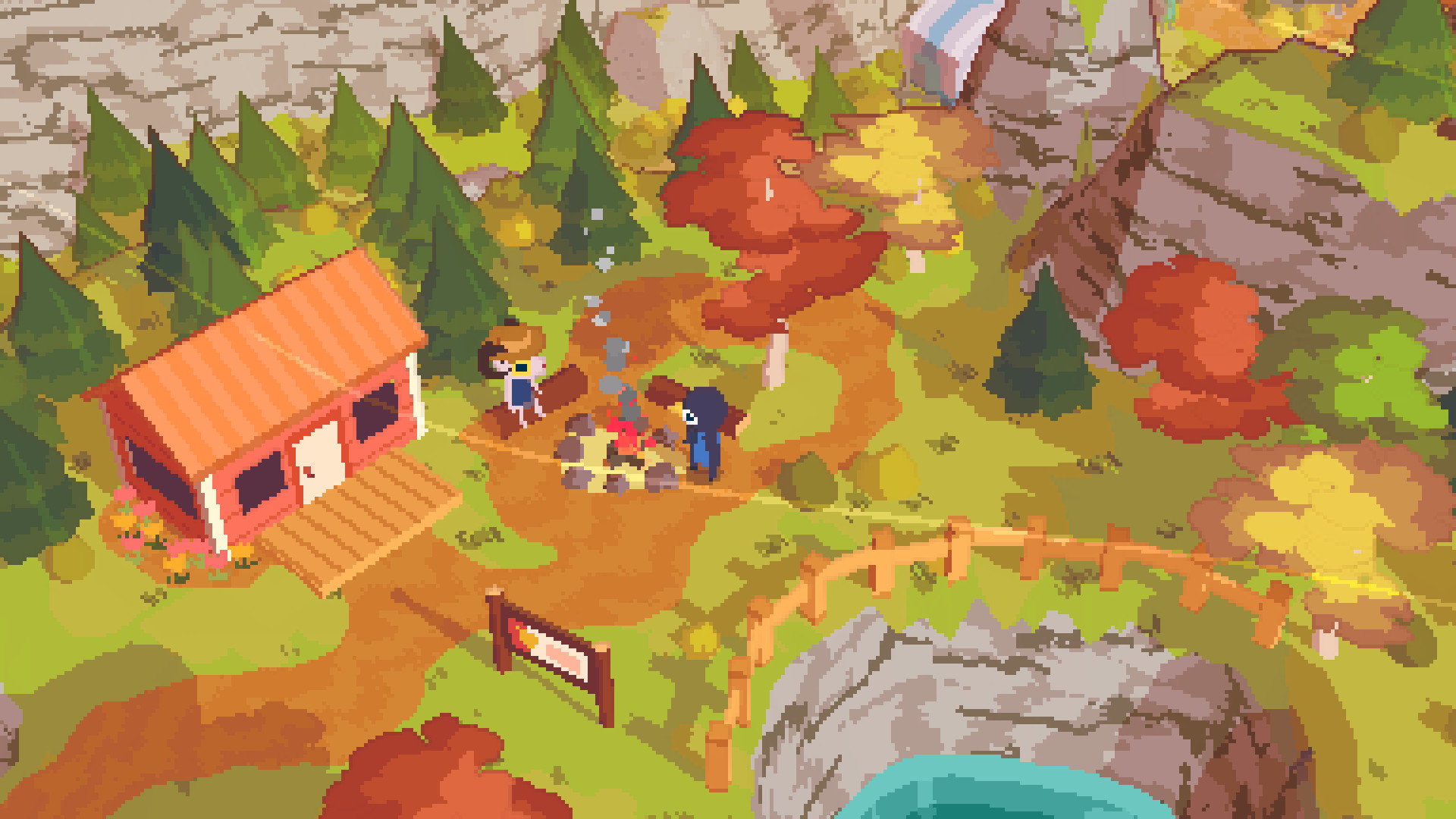

   A Short Hike

   • 인디게임에서 꽤나 많이 봤을법한 스타일로, 낮은 폴리곤 수의 모델로 구성한다. 의도적인 미니멀리즘의 표현일 수도 있고, 혹은 성능에서의 장점이 목적일 수도 있다.
     • 극도로 낮은 폴리곤 수
     • 디테일보단 형태 중심의 표현
     • 색감이나 택스처등 느낌은 게임마다 다양하게 표현 가능
   • 수공예풍처럼 NPR의 범주에 엄밀히 들어가진 않지만, 아트 디렉션의 범주 하에서 어느정도의 연관성은 있다.

머티리얼 vs 포스트 프로세싱

툰쉐이딩이나 NPR을 구현하는데 있어서 머티리얼과 포스트 프로세싱은 둘 다 사용 가능한 기술이지만 서로 경쟁관계라기보단 상호보완적인 관계이다.

• 머티리얼 - 각 물체의 느낌을 구현
  • 명암을 단계화하고 기초적인 색감을 제어한다.
  • 평면, 피부, 털, 천같은 재질의 느낌을 부여한다.
  • 특정한 매쉬나 부위등 강조가 필요한 부분을 특수하게 제어한다.
• 포스트 프로세싱 - 전체적인 느낌/통일감을 구현
  • 전체적인 색감/명암을 조정하고 톤앤매너를 통일한다.
  • 외곽선을 생성할 위치를 확인해 입힌다.
  • 카메라 효과 부여한다.

언리얼의 기본 Lit 머티리얼에서는 엔진의 조명 계산 결과를 완전히 직접 양자화하기 어렵기 때문에, 강한 툰 셰이딩은 Unlit 기반 가짜 조명, 커스텀 셰이딩 모델, 포스트 프로세스, 또는 라이트/노멀 정보를 별도로 넘기는 방식이 필요할 수 있다.

길티기어 스타일의 툰 쉐이딩

블렌더 기준 길티기어식 툰쉐이딩 만들기에 대한 영상이다. 블렌더를 기준으로 하지만 개념 자체는 언리얼이나 다른 환경에서도 충분히 적용 가능하다. 요약하노라면 다음정도로 정리할 수 있겠다. 해당 영상 기준으론 모델링과 머티리얼에서 활용할 수 있는 방법들 중심으로 나와있다.

• 간단요약: 단순히 쉐이딩 구간을 양자화 하는것으론 2D 애니스럽지 않음, 추가적인 테크닉 필요.
  1. 기존 그림자는 너무 사실적임, 애니스럽지 않음.
  • 매쉬/파츠별로 다른 라이트 방향 적용 - 3D 특성상 생기는 2D스럽지 않은 사실적인/무시되야하는 그림자 제거

1. 1번 방법 적용시 그림자의 방향을 예측하기 힘듬/이상하게 보일 때 있음
   • -> 그냥 그림자 전부 비활성화
   • -> 혹은 메쉬에 비치는 그림자(Self Shadow) 말고 땅에 비칠 그림자(Drop Shadow)만 기존 메쉬에서 가져옴.
   • 추가적인 문제 - 그럼 기존에 그림자가 있어야 할 곳이 그림자지지 않게됨.
     • -> 텍스처에 음영까지 넣어서 간단하게 대체 가능
     • -> Vertex Color - 버텍스에 색 지정해놓기
2. 윤곽선의 일정함, 메쉬에 가려져서 끊기는 문제
   • -> Vertex Color로 이것까지 해결 가능 (Blender - VertexGroup으로 부분을 구분, 각 그룹마다 다른 가중치 적용)
   • 하지만 외곽만 적용 가능, 메쉬의 외곽이 아닌 면쪽은?
   • -> 그냥 텍스처 사용, 다만 텍스처 이미지에선 수직/수평으로 윤곽선 배치, 그리고 UV Mapping에서 조절하면 깨지는 텍스처가 아닌 깔끔한 선 표현 가능
3. 애니메이션의 자연스러움은 모델링과는 다른영역
   • -> 프레임 단위 애니메이션 - 보간으론 결국 2D스런 과장된 느낌 못줌, 사람이 직접 어느정도는 조정해줘야 함.
   • -> 카메라 테스트 - 결국 보이는건 모든 방향이 아닌 카메라의 뷰 하나, 다른방향에선 망가져보이는 프레임도 활용.
   • -> 망가뜨리기 - 카메라 테스트와 비슷한 내용, 3D는 결국 사람보다 완벽, 2D스럽게 인간의 실수같은 느낌을 의도적으로 넣어줘야함.
4. 더 발전시키기 -> 노멀 사용.
   • -> 노멀을 부위별로 그룹되게 조정해놓아 빛의 방향에 따라 그림자 모양이 크게 바뀌도록 제작

• 초간단요약: 수작업 노가다 필요.
  • ->기술이 발전되고 효과적이여도 그 느낌과 방향성은 사람이 결정하고 완성해야 한다.
