TrickyDroneDelivery: 드론 움직임 개선하기

내일배움캠프 7번과제: Pawn조작 구현

기존 코드의 문제점

NBC 7번 과제에서 드론의 움직임은 손수 구현했었다. 직접 방향을 계산하고 내부에 속도를 저장해놓고 관성처럼 Lerp를 이용해 보간하는 방식으로 구현했는데, 이는 추후의 기능 추가 과정에서 몇가지 순차적인 문제를 만들었다.

  1. 바닥 충돌의 모호함: 기존 코드는 lineTrace를 이용해 바닥면과의 거리를 확인 후 속도를 조절하는 방식을 사용한다. 때문에 LineTrace지점인 드론의 중심 아래가 아니라 모서리, 옆면등에 있는 사물은 인식을 못하고 지나간다.
    • Sweep으로 바꾸면 단순 선이 아닌 도형으로 Trace를 진행하기에 모서리나 다른 부위에서의 하단 충돌도 체크할 수 있다.
  2. 바닥이 아닌 옆면 충돌: 1번 문제는 어느정도의 해소 여지가 있지만, 여전히 벽면/물체의 옆으로 충돌할 때는 이를 검사할 수 없다.
    • AddActorLocalOffset()을 실행할 때, bSweep값을 켜서 바닥만이 아닌 모든 진행방향에 대한 충돌 검사로 변경한다. 기존에 z축만 검사하던 코드에서 드론이 이동하고 있는 모든 방향에 대한 검사가 가능하다.
  3. 사물을 장착했을 때의 Sweep 액터 목록 관리: bSweep을 켰을 때 별도의 충돌 목록을 전달할 수 없다보니 아래에 박스를 들고다니는 모드가 되면 들고있는 박스와도 충돌해 지상에 접촉하는 것처럼 인식한다.
    • AddActorLocalOffset()을 사용하기 전에 별도의 SweepTrace를 구현하고, 결과값에 따라 AddActorLocalOffset()은 bSweep없이 구현한다.
  4. BoxComponent에 의존하지 않는 충돌 검사: BoxComponent는 달려 있지만 이를 충돌체로 사용하지 않고 별도의 SweepTrace를 구현했기에 충돌 시점/간격이 의도한 충돌 모양과 다를 수 있다. 또한 Hit/Overlap 이벤트와 연결만 해주면 되는 컴포넌트 기반 충돌과는 다르게, SweepTrace의 충돌 결과를 확인하는과정, 필요한 함수와 이어주는 별도의 과정 모두 별도로 필요하다.

근본적으로 이 문제들은 충돌 연산을 필요로 하는 게임에 충돌 연산에 기반하지 않는 움직임을 사용함에서 발생한다. Force기반의 물리 이동도 아닌 Offset을 더해 강제로 위치를 덮어씌우는 구조이고, 직접 충돌을 구현라면 LineTrace/SweepTrace를 바탕으로 다양한 거리계산/충돌체크/이벤트 호출등을 구현하면 됬겠지만, 다행히도 그리고 당연하게도, 언리얼 엔진에는 이런 움직임 연산을 담당하는 컴포넌트가 있는데, PawnMovementComponent이다. 내부적으로는 MovementComponent도 Trace와 물리에 기반하여 움직임을 계산하고 월드에 반영하도록 도와주니 저 개선해나가는 흐름 자체가 MovementComponent의 필요성과 유사하다고 할 수 있다. Character에 기본으로 달려있는 CharacterMovementComponent도 PawnMovementComponent 기반으로 구현되어 있는 기초적인 컴포넌트이다. 이번엔 드론이동의 구현이니, PawnMovementComponent 의 비행 버전 구현체인 FloatingPawnMovement를 사용해보자. PawnMovementComponent가 모든걸 물리적인 이동으로 구현하지는 않고 강제하지도 않는다. 오히려 아케이드스런 즉각적인 움직임에는 어울리지 않으니 이동은 기존과 유사하게 Pawn에서의 값을 보관하며 보정하는 구조로 만들고, 사용하는 주 목적는 충돌, 기존의 물리 시스템과 보다 조화로운 구조를 만들기 위함이다. 때문에 큰 개선사항보단 변경사항정도라 할 수 있겠다.

컴포넌트 선언/부착

가장 먼저 선언 후에 Pawn에 장착해줘야 한다. 로직컴포넌트로 실체가 없기 때문에, 별도로 SetupAttachment()로 RootComponent에 붙이는 과정은 없지만, 대신 어떤 컴포넌트를 조종하게 될지 SetUpdatedComponent()를 이용해 정해줘야 한다. BoxComponent를 조종하는 것으로 만들어보자.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

// Drone.h
#pragma once

//...
class UFloatingPawnMovement;

UCLASS()
class TRICKYDRONEDELIVERY_API ADrone : public APawn
{
	GENERATED_BODY()

public:
	//

protected:
	//...
	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = Drone)
	UFloatingPawnMovement* MovementComp;
	//...

1
2
3
4
5
6
7
8
9
10
11
12

// Drone.cpp
//...
#include "GameFramework/FloatingPawnMovement.h"

// Sets default values
ADrone::ADrone()
{
 	//...

	MovementComp = CreateDefaultSubobject<UFloatingPawnMovement>(TEXT("MovementComp"));
	MovementComp->SetUpdatedComponent(BoxComp);
}

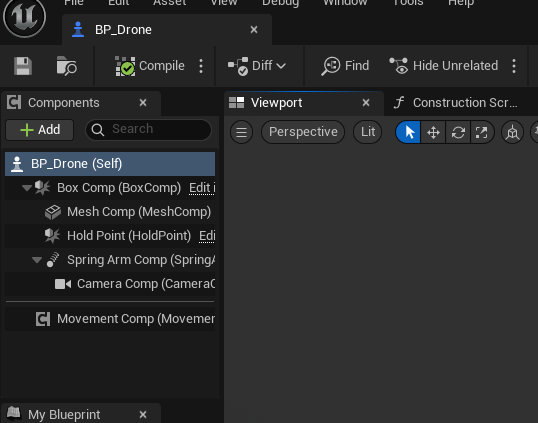

이 상태로 빌드해 실행해보면 상속받은 BP_Drone에도 잘 장착이 되어있다. image

이동 개선

이제 본격적으로 이동을 대신 만들 차례다. 기존에는 입력이 들어오면 입력에따라 움직일 방향을 설정하고, 그 방향과 이전 이동 방향을 계산해 Tick()에서 보정하는, 즉 실제 이동은 Tick()에서 이루어지는 구조였다. MovementComponent도 이와 유사하게 독립적인 Tick()을 가지며, AddMovementInput()을 추가하면 주어진 입력에 따라 이동을 계산, 조종의 대산이 되는 컴포넌트를 움직인다. 때문에 AddMovementInput()로 속도에 반영해도 되겠지만, 그러면 급격한 방향전환에서 밀리는 느낌이 이전보다 덜하다. 이는 입력값 자체를 보간하면서 적용하던 이전 방식과, 주어지는 입력에 보다 즉각적으로 반응할 수 있는 MovementComponent의 차이 때문이다. 이는 Acceleration과 Deceleration을 낮췄을 때 가감속이 더 부드러워지긴 하지만, 조작에 대한 반응성까지 희생시키면서 부드러움을 챙기는 느낌이고, 이는 플레이 난이도의 상승으로 이어질 것 같다. 내가 원하는 드론을 원하는 방향으로 움직일 수 있으면서도 관성의 영향을 받는 상태와는 다르기에, 속도가 아닌 입력, 즉 방향만 보정해주는 기능은 유지를 할것이다. 이를 위해 이전과 같이 입력에 따라 를 별도로 계산/추적하고, 이를 Tick()에서 보간하면서 MovementComponent에 넘겨주는, 혼합적인 방식으로 구현해보자. 오히려 이전과 비슷해 코드가 바뀐건 많이 없다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

// Drone.cpp
//...
void ADrone::ChangeDesiredVelocity(const FInputActionValue& Value)
{
	if (!Controller) return;
	//Set desired movement direction to unit vector of local coordinate
	FVector Input = Value.Get<FVector>();
	FVector Direction(0.0);
	if (!FMath::IsNearlyZero(Input.X)) {
		Direction += GetActorForwardVector() * Input.X;
	}
	if (!FMath::IsNearlyZero(Input.Y)) {
		Direction += GetActorRightVector() * Input.Y;
	}
	if (!FMath::IsNearlyZero(Input.Z)) {
		Direction += GetActorUpVector() * Input.Z;
	}
	DesiredDirection = Direction.GetSafeNormal();
}
void ADrone::ResetDesiredVelocity(const FInputActionValue& Value)
{
	if (!Controller) return;
	//Reset desired movement velocity when the input disaapears
	DesiredDirection= { 0, 0, 0 };
}
//...
// Called every frame
void ADrone::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);

	//Calculate velocity and apply to the movement
CurrentDirection = FMath::VInterpTo(CurrentDirection, DesiredDirection, DeltaTime, MovementLerpRate);
AddMovementInput(CurrentDirection);
	//...
}
//...

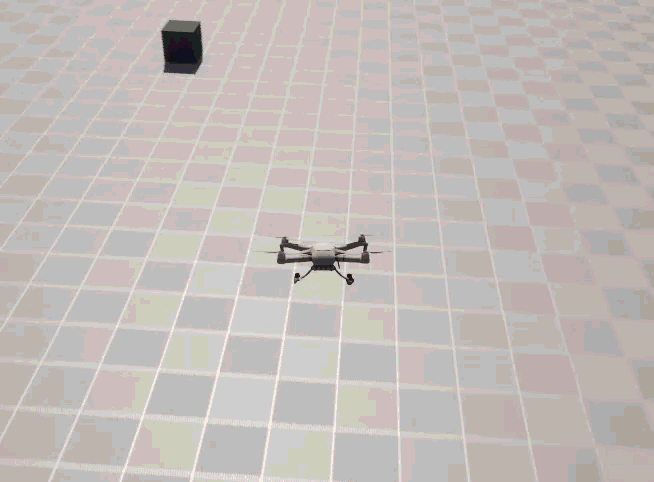

의미의 변화에 따라 Current/DesiredVelocity에서 CurrentDesiredDirection으로 이름을 바꿔주었다. Speed를 사용하지 않는점, Lerp대신 VInterpTo를 사용하는 점 정도를 제외하면 구조 자체는 이전과 유사하다. 내기준 MaxSpeed: 1000, Acceleration: 4000, Deceleration: 2000, 보정값이던 MovementLerpRate: 0.8이 원하던 느낌과 유사하게 날라다니는 것 같다. image

카메라 회전

기존의 드론은 카메라를 회전하면 드론이 따라서 움직였다. 나는 별로 이게 조작감이 좋다고 생각하지 않는다. 첫번째로는 드론의 진행방향과 별개로 플레이어가 원하는 위치를 볼 수 있어야 정보를 얻는데 좋고, 둘째로 롤링을 할때 카메라가 회전하는건 꽤나 시야를 어지럽힌다. 때문에 카메라 조작을 드론으로부터 분리해보겠다. 언리얼은 이미 카메라 조작을 제공하기는 한다. AddControllerPitch/Yaw/RollInputer을 이용해 카메라 각도를 조정할 수 있고, 이 각도를 폰과 연동될지, 이동하면서 따라올지 선택할 수 있다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

//Drone.cpp
//...
ADrone::ADrone()
{
	//...
	SpringArmComp->bUsePawnControlRotation = true;
	//...
}
//...
void ADrone::Look(const FInputActionValue& Value)
{
	if (!Controller) return;
	//Rotate view using mouse input
	FVector2D Input = Value.Get<FVector2D>();
	if (!FMath::IsNearlyZero(Input.X)) {
		AddControllerYawInput(Input.X);
	}
	if (!FMath::IsNearlyZero(Input.Y)) {
		//limit from -90 to 90 degrees

		float CurrentPitch = FRotator::NormalizeAxis(GetControlRotation().Pitch);
		if ((Input.Y < 0 && CurrentPitch + Input.Y > -90) || (Input.Y > 0 && CurrentPitch + Input.Y < 90.0)) {
			AddControllerPitchInput(-Input.Y);
		}
	}
}
//...

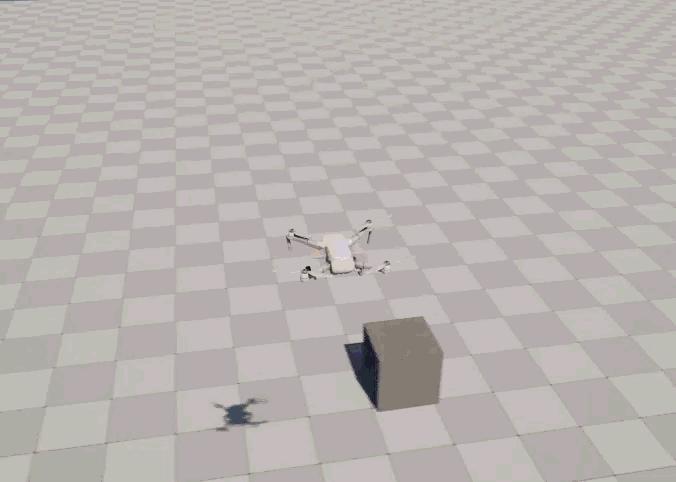

image 기존에 GetActorRotation, AddActorLocalRotation()을 이용해 Drone의 로테이션을 조작하던 방식에서, 컨트롤러의 회전을 조작하는 방식으로 변경했다. 한가지 확인해놔야 할게 있다면 USpringArmComponent에서 UsePawnControlRotation이 true여야 한다는 것인데, 해제되어 있으면 장착된 액터/컴포넌트의 회전만 사용하고 컨트롤러의 회전값을 반영하지 않는다. 반대로 설정되어 있으면 지금 원하는 것처럼 액터의 회전과 관계없이 돌아간다. 다만 이제 이동의 방향이 액터의 방향을 기준으로 했기 기존 코드로는 바라보는 방향대로 이동할 수 가 없다. 이동을 카메라 기준으로 바꿔줘야 한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

//...
void ADrone::ChangeDesiredVelocity(const FInputActionValue& Value)
{
	if (!Controller) return;
	IsMoving = true;
	//Set desired movement direction to unit vector of local coordinate
	FVector Input = Value.Get<FVector>();
	FVector Direction(0.0);
	if (!FMath::IsNearlyZero(Input.X)) {
		Direction += CameraComp->GetForwardVector() * Input.X;
	}
	if (!FMath::IsNearlyZero(Input.Y)) {
		Direction += CameraComp->GetRightVector() * Input.Y;
	}
	if (!FMath::IsNearlyZero(Input.Z)) {
		Direction += FVector(0,0,Input.Z);
	}
	DesiredDirection = Direction.GetSafeNormal();
}
//...

이동 자체는 나름 자연스럽지만, 드론이 어디로 이동하든 가만히 있는건 별로 자연스럽지가 않다. 드론이 날아가는 방향에 따라 각도가 달라지도록 해보자. 기존에 Roll회전을 0으로 되돌리던 부분을 수정해, Pitch와 Yaw 회전도 보정하게 만들었다. 새 목표 회전값을 미리 선언하고 각 성분을 계산해 채워 넣은 후 마지막에 SetActorRotation()을 이용해 적용한다. Pitch는 움직일때만 속도에 따라 움직이는 방향으로 쓰러지듯 움직이게 만들었고, Yaw는 드론이 항상 카메라 방향을 자동으로 추적하도록 하고싶어 조건 없이 카메라의 Yaw값을 그대로 넣어줬다. Roll은 기존의 Lerp 바로 SetActorRotation()을 적용하는 방법 대신, TargetRotation의 값만 설정해준다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

//...
// Called every frame
void ADrone::Tick(float DeltaTime)
{
	Super::Tick(DeltaTime);
	//Calculate velocity and apply to the movement
	CurrentDirection = FMath::VInterpTo(CurrentDirection, DesiredDirection, DeltaTime, MovementLerpRate);
	AddMovementInput(CurrentDirection);

	//Rotate pawn
	FRotator TargetRotation(0, 0, 0);
	//Pitch, changed by velocity
	if (IsMoving) {
		double TiltDirection = FVector::DotProduct(CurrentDirection, CameraComp->GetForwardVector());
		TargetRotation.Pitch = -TiltDirection * GetMovementComponent()->GetMaxSpeed() / VelocityTiltRatio;
	}
	else {
		TargetRotation.Pitch = 0;
	}
	//Yaw, always chase the camera.
	TargetRotation.Yaw = CameraComp->GetComponentRotation().Yaw;
	//Roll, reset to 0 while not rolling.
	if (!IsRolling) {
		TargetRotation.Roll = 0;
	}
	else {
		TargetRotation.Roll = GetActorRotation().Roll;
	}
	SetActorRotation(FMath::RInterpTo(GetActorRotation(),TargetRotation, DeltaTime, RotationLerpRate));
}
//...

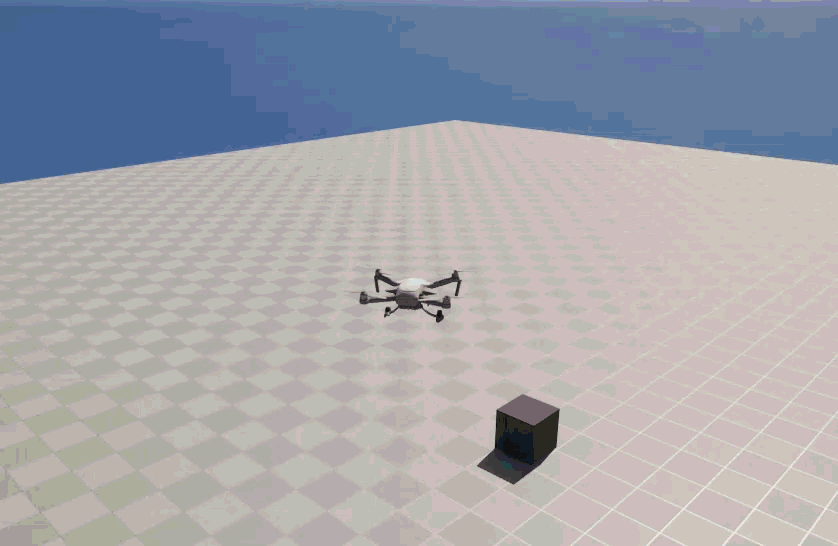

image 워썬더의 전투기 조종모드를 생각하며 조작을 구현했는데, 직선으로 날라가는 비행기의 느낌에 비해, 모든 방향으로 자유로운 이동을 해야하는 드론은 차라리 헬기에 가까운 조작을 가져야 하지 않을까 하는 생각이 든다. 처음엔 비행기처럼 가는 방향을 따라가는 드론의 회전을 구현했는데, 해당 이유 때문에 가는 방향으로 쓰러지는 듯한 드론 특유의 틸팅으로 대신하게 되었다. 당장은 만족스럽게 잘 움직이는 모습이다.

이번의 경험: 회전체의 ,FRotator 보간은 RInterpTo

만드는 과정에서 Lerp나 FInterpTo등을 이용해 각 회전 성분을 직접 보간하는 형태로 구현해봤는데, -180 부터 180까지의 값만 가지도록 표준화 해서 사용하는 형태에서는 그 경계를 넘나들 때 짧은 경로를, 즉 -180 = 180임을 인식할 수 없기때문에 긴 경로로 돌아가고, 이는 회전이 갑자기 반대로 돌아가는 경우가 발생했다. 해결하려면 그 경계에 대해서도 처리할수 있는 방법이 있어야 하는데, 하나는 DeltaTime을 이용해 이동을 제어하는것과 유사하게 DeltaRotation을 계산해 회전결과를 계산하는 방법있다. 각 성분을 직접 계산하되, 변화량보단 회전의 속도로 계산해 직접 보간하면 각 성분에 대해 다른 회전 속도를 유지할 수 있다. 다만 구현의 복잡함이 늘어나고 각 성분의 각도에 따른 비선형적인 각도 제어는 힘들 수 있다는 점이 있다. 간단한 또다른 방법은 기존의 Lerp나 VInterpTo대신 FRotator전용 보간 기능인 RInterpTo를 사용하는 것이다. 회전 계산용으로 특화되어 있기에 최단거리 회전과 안정적인 계산을 보장한다. 다만 각 성분별 회전속도에 차이를 두는 방법은 힘든 감이 있는데, 모든 성분에 대해 하나의 InterpSpeed를 이용해 계산하기 때문이다. 그래도 지금 프로젝트 기준으론 결과값의 유의미한 차이가 없고, 미리 목표회전의 각 성분을 미리 계산하는 구조를 갖췄기에 나중에 목표회전에서 추가적인 보정치를 적용해도 될 것이기에 이번엔 RInterpTo를 사용했다.
